Multiplicador de Pressão de Ar

Multiplicador de Pressão de Ar

Qual a função de um multiplicador de pressão de ar?

A principal função é aumentar a pressão de ar comprimido em um determinado ponto.

Multiplicador de Pressão Ar

Por que usar multiplicador de pressão?

Vantagens:

  1. Robustez;
  2. Não precisa ser refrigerado;
  3. Não necessita de energia elétrica;
  4. Fácil instalação e operação;
  5. Montagem simples em qualquer posição;
  6. Instalação em qualquer posição.

Aplicação:

  1. Baixa pressão na rede de ar comprimido;
  2. Assegurar pressão na ocorrência de flutuação de pressão na rede de distribuição;
  3. Maior força no ponto de uso;
  4. Espaço não permite aplicação de cilindro com diâmetro maior;
  5. Espaço não permite cilindros duplex, tríplex e etc;
  6. Perda de pressão;
  7. Uso em áreas classificadas.

Exemplo:

Conclusão: a opção 2 passa a ser mais econômica uma vez que usa um cilindro com diâmetro menor e obtém resultado superior em força estática que o exemplo 1.


O multiplicador de pressão é um compressor?

Não e não deve ser utilizado como tal. O uso continuado como um compressor provoca desgaste acentuado principalmente nas vedações e em outros componentes, podendo danificar o multiplicador permanentemente.


Quais modelos de multiplicador de pressão?

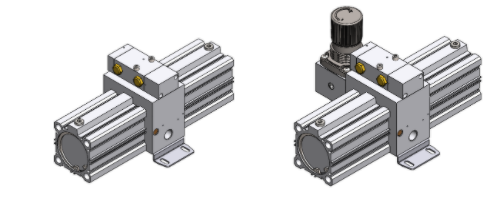

São dois modelos disponíveis, sem regulador de pressão na alimentação do multiplicador e com regulador de pressão na alimentação do multiplicador.

Multiplicador de Pressão Ar

O que diferencia um modelo do outro?

Como a relação de compressão em ambos os modelos sem e com regulador de pressão é de 2:1 a pressão final máxima, após o processo de multiplicação, será o dobro da pressão de entrada no multiplicador, podendo no máximo atingir 16 kgf/cm².

P1 – pressão de alimentação

P2 – pressão multiplicada

PR – pressão ajustada no regulador de pressão do multiplicador

  • Sem regulador de pressão – a pressão de saída irá variar de acordo com a pressão de alimentação do multiplicador.
  • Com regulador de pressão – a pressão de saída será duas vezes o valor da pressão ajustada no regulador de pressão do multiplicador.

O ar comprimido disponibilizado para o multiplicador de pressão deve ser limpo e seco, livre de contaminantes sólidos, de condensados e de aerossóis de água de vapores. O ar comprimido ideal para alimentação do multiplicador esteja em conformidade ISO 8573-1-2010 (7:3:4).

O que é ISO 8573?

É um conjunto de normas internacionais relacionadas à qualidade do ar comprimido. Essa é composta por 9 partes. A ISO 8573-1 a qualidade do ar comprimido em relação aos contaminantes em suspensão. Em 2010, a revisão promoveu ajustes que apertaram a especificação e limitando as quantidades de partículas sólidas, água e óleo. Em suspensão no ar comprimido.

ISO 8573.1:2010 – Norma de qualidade para o ar comprimido.

Saiba mais sobre a ISSO 8573-1:2010 acessando: https://pdf4pro.com/view/boletim-t-201-cnico-hbdh-com-br-23b4fb.html


Não consegue atender a qualidade de ar conforme ISO 8573-1:2010?

Como já é de conhecimento todo e qualquer contaminante sólido e ou líquido devem ser removidos do ar comprimido para garantir qualidade e durabilidade dos componentes pneumáticos.

- Sólidos – são responsáveis por riscos e desgaste prematuro das vedações e de superfícies acabadas;

- Líquidos – presentes em forma de água, aerossóis de água e vapor de água, esse último está mais relacionado quando do uso de compressores de pistão e condensação do mesmo durante a sua transferência pela rede de ar e restrições.

Responsáveis por lavar a lubrificação de montagem e aumentar o atrito entre vedações e superfícies acabadas.

IMPORTANTE: como o multiplicador de pressão opera por redução de volume, essa característica potencializa os problemas com água e seus derivados. Por isso se faz necessário um ar comprimido de qualidade.


Como posso ter um ar comprimido com melhor qualidade?

O uso de uma bateria de filtros de ar, composta por um pré-filtro e seguido por filtros coalescentes no ponto de aplicação conferem um ar adequado para alimentar o multiplicador de pressão.

A – pré-filtro – CT24FA1P5 - https://www.belton.com.br/medium-air-filter

B – filtro coalescente – FCP2401P - https://www.belton.com.br/medium-coalescing-filter

C – filtro coalescente – FCP2411P - https://www.belton.com.br/medium-coalescing-filter


O multiplicador de pressão necessita de lubrificação?

Não. O óleo que é liberado pelo lubrificador em forma de névoa poderá ao longo da aplicação ficar acumulado no interior do multiplicador de pressão provocando um funcionamento irregular.

Para obter mais informações sobre lubrificador e seu funcionamento acesse: https://belton.com.br/blog/para-que-serve-a-lubrificacao/



Como funciona o multiplicador de pressão?

O multiplicador de pressão conta com dois êmbolos para realizar a compressão do ar comprimido proveniente da rede de distribuição.

Uma válvula direcional é a responsável por realizar a inversão dos êmbolos e válvulas internas pela liberação e retenção do fluxo em multiplicação.

O multiplicador de pressão passa a funcionar automaticamente com o ingresso de ar comprimido em seu interior e para automaticamente ao atingir o valor de pressão de saída ajustado no regulador de pressão. Nos sem regulador de pressão o multiplicador para ao atingir o dobro da pressão de alimentação.

Ao se promover queda de pressão na saída o multiplicador de pressão o mesmo entra em operação automaticamente.


Esquema simplificado do fluxo de ar

  • Azul – Fluxo proveniente do processo de reversão
  • Amarelo – Fluxo em escape para atmosfera
  • Vermelho – Fluxo de ar com pressão multiplicada

IMPORTANTE: O multiplicador de pressão deve ser utilizado, preferencialmente, com um reservatório de ar montado posteriormente e com um regulador de pressão para controle da pressão de saída.


Por que usar um reservatório de ar após o multiplicador de pressão?

O reservatório tem a função de absorver as oscilações de pressão e as oscilações do multiplicador de pressão. O ideal é que o multiplicador de pressão fique com a responsabilidade de incrementar somente o diferencial necessário.

Com isso a pressão final desejada é alcançada mais rapidamente.

Manutenção

De fácil manutenção, tanto regulador de pressão como válvula direcional são componentes independentes e externos ao corpo principal do multiplicador de pressão permitindo fácil acesso e manutenção.

Multiplicador de Pressão Ar
Multiplicador de Pressão Ar
Multiplicador de Pressão Ar

IMPORTANTE: a manutenção deve ser realizada por profissionais capacitados com o uso de ferramentas adequadas. Caso não tenha esse profissional, recomenda-se encaminhar o produto para a assistência técnica Belton.


Exemplos de circuitos com multiplicador de pressão

  • Redução do consumo de ar comprimido:
Multiplicador de Pressão Ar

Em muitas aplicações as forças de avanço e retorno não necessitam da mesma pressão, pois somente um dos movimentos realiza trabalho. Dessa forma é possível efetuar redução do consumo de ar comprimido.

  • Circuitos com válvulas de bloqueio
Multiplicador de Pressão Ar

Para obter outras informações sobre o multiplicador de pressão acesse: https://www.belton.com.br/pneumatic-booster

22 de Abril de 2021
